石灰料仓
系统设备描述及性能要求
石灰粉末采用槽罐车散装 ，通过料仓进料口输送到仓内储存 ，配备气卸散装水泥运输车卸料管快速接头。
石灰粉末通过DDS400/DDMR40喂料机及精确计量输送机后输送到溶解池中，溶解水同时以一定比例注水，配置所需浓度石灰乳液（浓度可以按照需要调节），石灰乳液通过螺杆泵计量输送到投加点 。
系统结构组成

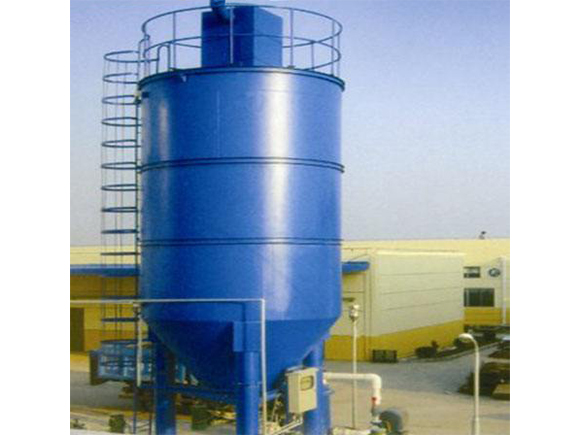

1 、石灰储存料仓
料仓配备人孔 ，下料锥斗，仓体支架 ，进料输送管，顶部护栏1.2m，带背部护圈的爬梯及顶部大袋卸料孔等。料仓配套除尘装置避免粉尘对环境污染料 。为避免料仓过压及滤布被粉尘堵塞 ，每个料仓配置安全阀。
2、料位计及报警系统
3 、插板阀
4 、破拱刮片喂料机
5、计量输送机
6、连接软管
7、防潮投加器
金属材料：碳钢防腐
8 、溶解池 、溶解水系统
实现石灰粉与水充分混合，形成1-5%左右的石灰乳液 。包括排空阀、不锈钢sus316搅拌器、溶解水系统附件。溶解水系统包括减压阀、电磁阀、流量计等其各部件。
9、储液池
储液池进液管入口配备水幕除尘装置防止粉尘通过储液池排风口向外飞散。包括排空阀、压力变送器，sus316搅拌器等附件 。
10、加药泵成套装置
每台螺杆泵出口配套隔膜压力表及压力开关 ，控制高压停泵，配套包括减压阀等后稀释装置 。螺杆泵结构为正位移，泵体为碳钢，定子为丁苯橡胶 ，转子表面耐膜涂层 。螺杆泵根据原水流量实现变频调节。
11、系统控制柜及电机要求
整套系统采用PLC自动控制 ，现场控制柜可通过触摸屏显示 、设置、修改工艺参数 ，利用原水流量及各点PH值4-20mA信号控制石灰乳的制备及投加过程。
系统具备以下基本功能
◆ 全套系统PLC控制 。
◆ 系统各设备的运行及报警显示 。
◆ 相关信号的远程输出 。
◆ 配标准以太网接口，与水厂现有控制系统兼容，实现上位机监控（可选） 。
◆ 按设定浓度自动配料。
◆ 前加点根据源水流量、源水PH值自动闭环投加。
◆ 后加点根据沉淀水流量、沉淀水PH值自动闭环投加。
